引言
在现代工业生产和科学研究中，高精度、高速度的位移测量技术扮演着至关重要的角色。基恩士公司推出的LK-G5000系列超高速/高精度CMOS激光位移传感器，以其卓越的性能和多样化的功能，成为解决各种复杂测量需求的有力工具。本文将详细介绍LK-G5000系列的技术特点、测量原理、应用实例以及关键技术的深入剖析，以期为相关领域的工程师和研究人员提供有价值的参考。
一、LK-G5000系列概述
LK-G5000系列激光位移传感器采用国际先进技术，集高速度、高精度和卓越性能于一体，能够应对各种复杂测量场景。该系列传感器提供了超高的重复精度（±0.02%）、超快的速度（392 kHz）以及广泛的测量范围，可稳定测量粗糙物体、透明物体、镜面物体以及精细物体。
二、测量原理与技术特点
1. 测量原理
LK-G5000系列采用三角形测量法检测RS-CMOS反射光的位置，通过测量反射光位置的变化来确定目标物的位移。具体而言，传感器发射一束激光到目标物表面，激光经目标物反射后被RS-CMOS接收。RS-CMOS上的光点位置变化与目标物的位移成正比，通过计算光点位置的变化即可得出目标物的位移量。
2. 关键技术剖析
（1）HDE物镜与Delta Cut技术

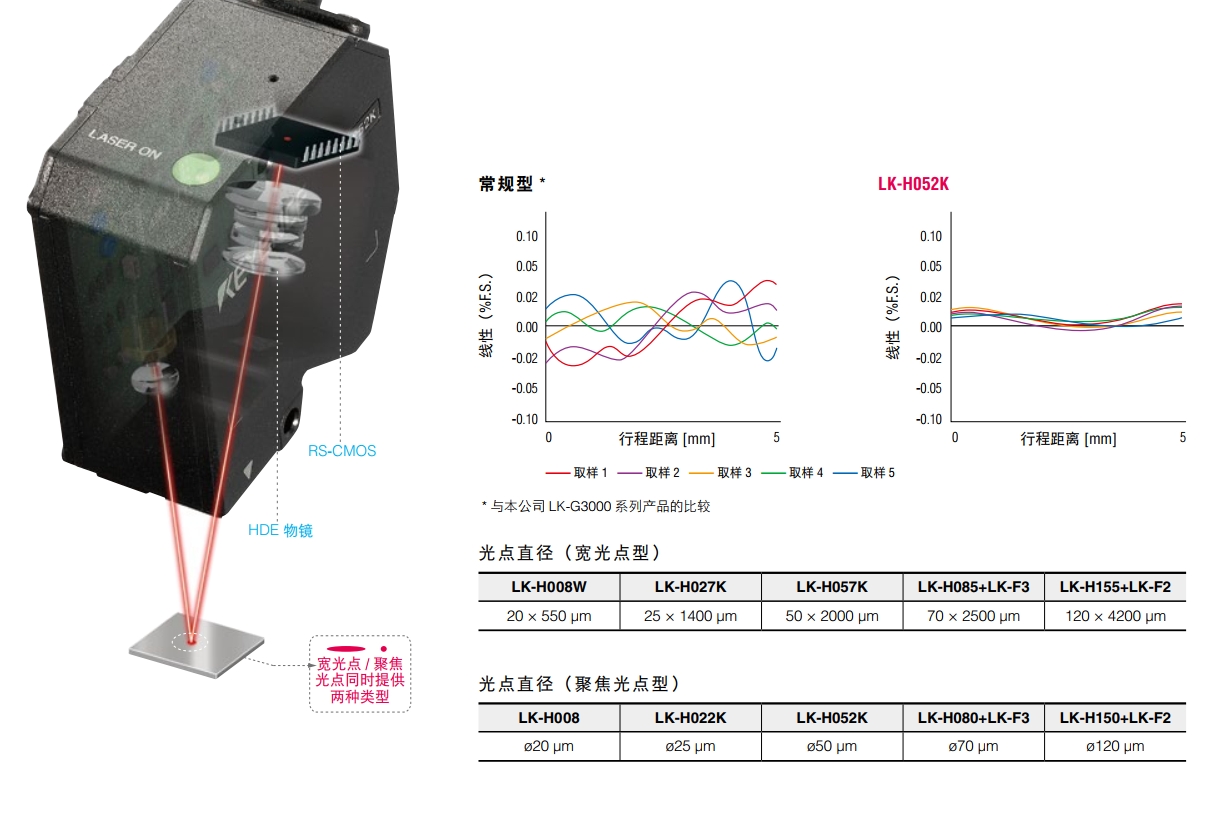

HDE物镜能够显著减少接收光元件上的光点变形所造成的影响，提高测量精度。Delta Cut技术通过对称放置CMOS元件、接收光物镜和接收光滤光片，大幅降低光学畸变，实现了0.02%的F.S.线性。这两项技术的结合，使得LK-G5000系列传感器能够在各种复杂场景下保持高精度的测量。
（2）RS-CMOS技术
RS-CMOS（高分辨率高速CMOS）是LK-G5000系列传感器的核心部件之一。该CMOS专为高效发挥位移传感器的性能而设计，其像素宽度和数量均已翻倍，从而实现了极高的测量精度和速度。RS-CMOS的高灵敏度和高分辨率使得传感器能够捕捉到微小的位移变化，满足高精度测量的需求。
（3）ABLE II动态平衡激光控制引擎
ABLE II通过平衡激光发射时间、激光功率和增益这三种要素，能够智能优化RS-CMOS功能，实现高速追踪和高精度测量。与常规型号相比，ABLE II的追踪速度提高了8倍，动态范围更宽，重复精度更高。这一技术使得LK-G5000系列传感器在测量快速移动或转动目标物时能够保持稳定的测量性能。
（4）宽光点与聚焦光点技术

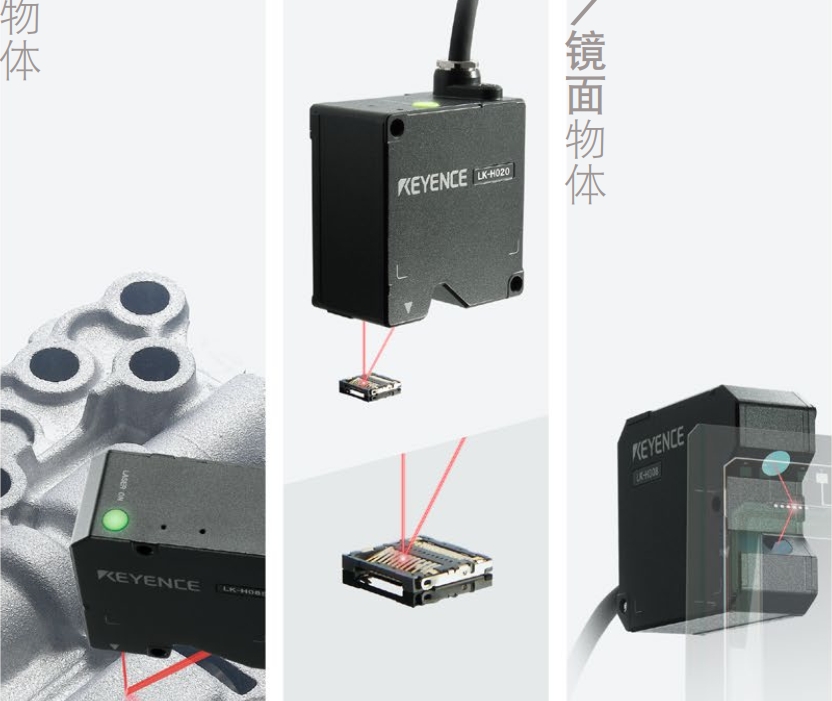

LK-G5000系列提供了宽光点和聚焦光点两种类型的感测头，以适应不同测量需求。宽光点感测头适用于粗糙物体测量，能够均化表面不平整的影响，实现稳定的测量。聚焦光点感测头则适用于精细物体或轮廓测量，其超小的光点直径（如ø25 µm）能够确保高精度的测量结果。
三、应用实例
1. 粗糙物体测量

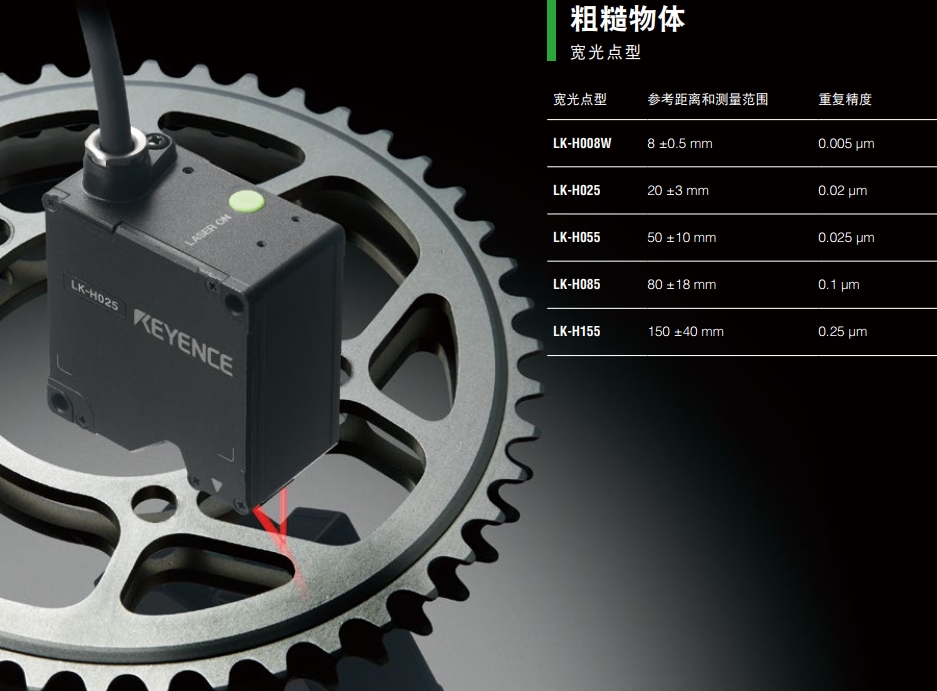

在粗糙物体测量中，LK-G5000系列传感器的宽光点感测头能够均化表面不平整的影响，实现稳定的测量。例如，在测量拉丝金属表面时，常规聚焦光点型传感器容易受到表面凹凸不平的影响而产生测量误差。而LK-G5000系列的宽光点感测头则能够克服这一问题，提供准确的测量结果。
2. 透明/镜面物体测量

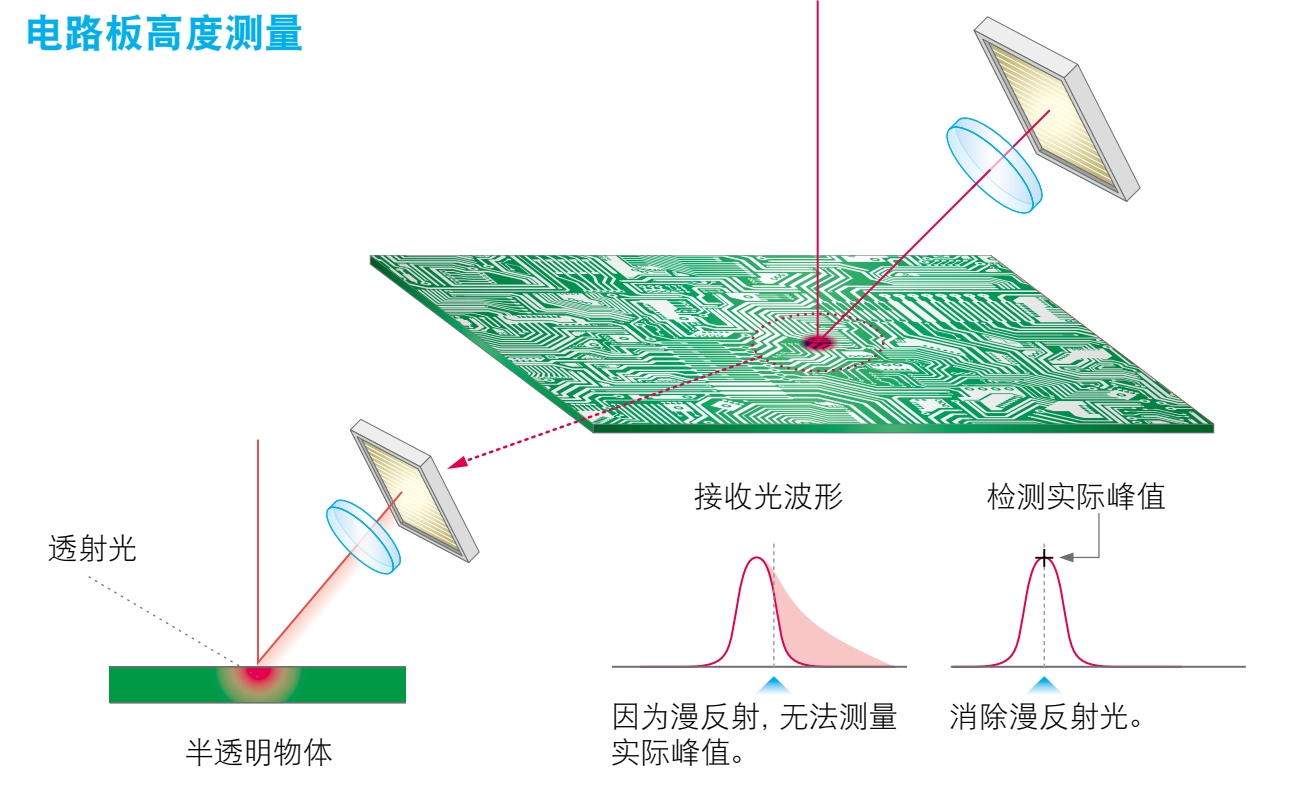

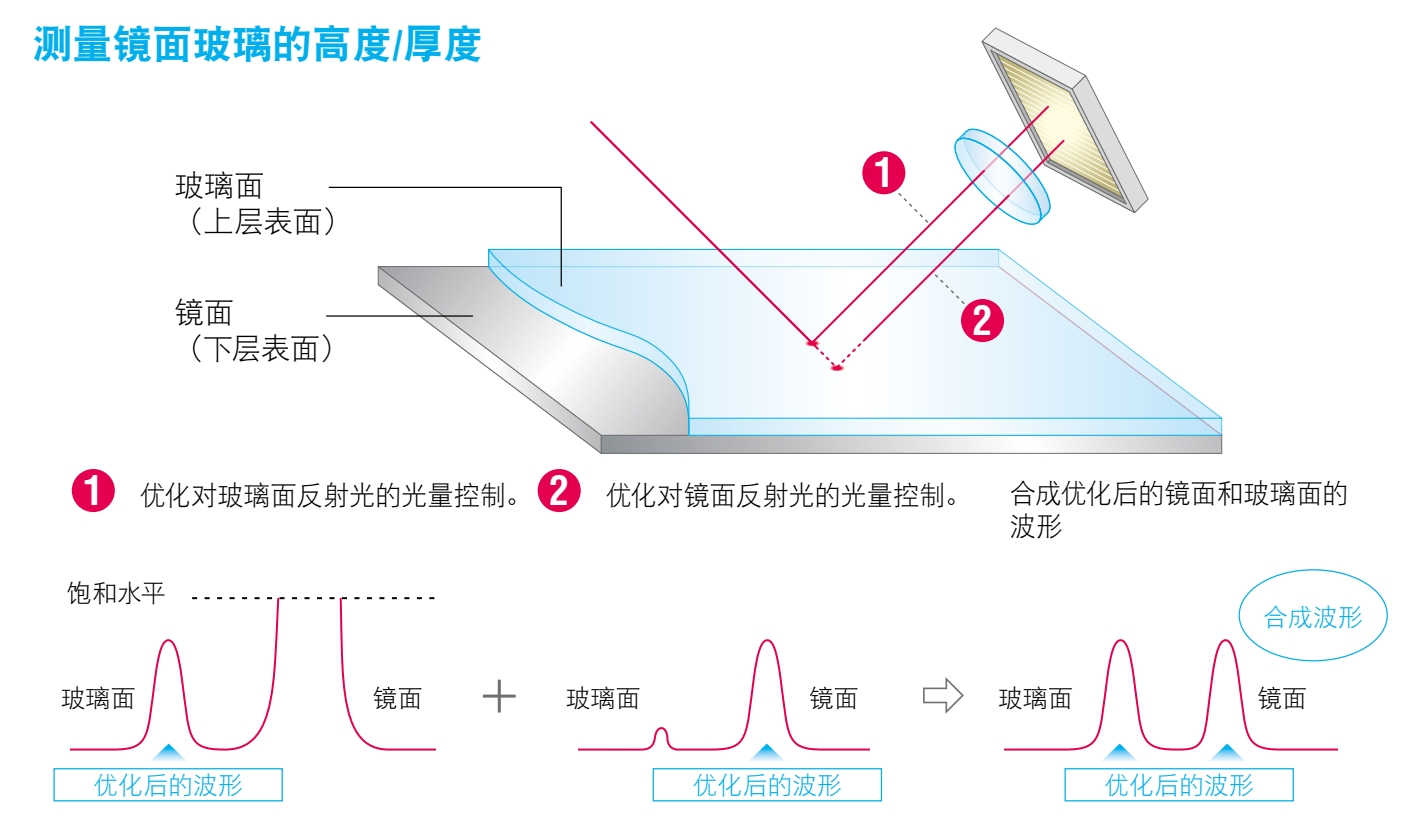

对于透明或镜面物体，LK-G5000系列传感器提供了镜面反射型感测头，通过优化光量控制和合成波形技术，实现了高精度的测量。例如，在测量触摸屏的缝隙时，传感器能够稳定测量20 µm的缝隙，满足高精度测量的需求。
3. 精细物体测量

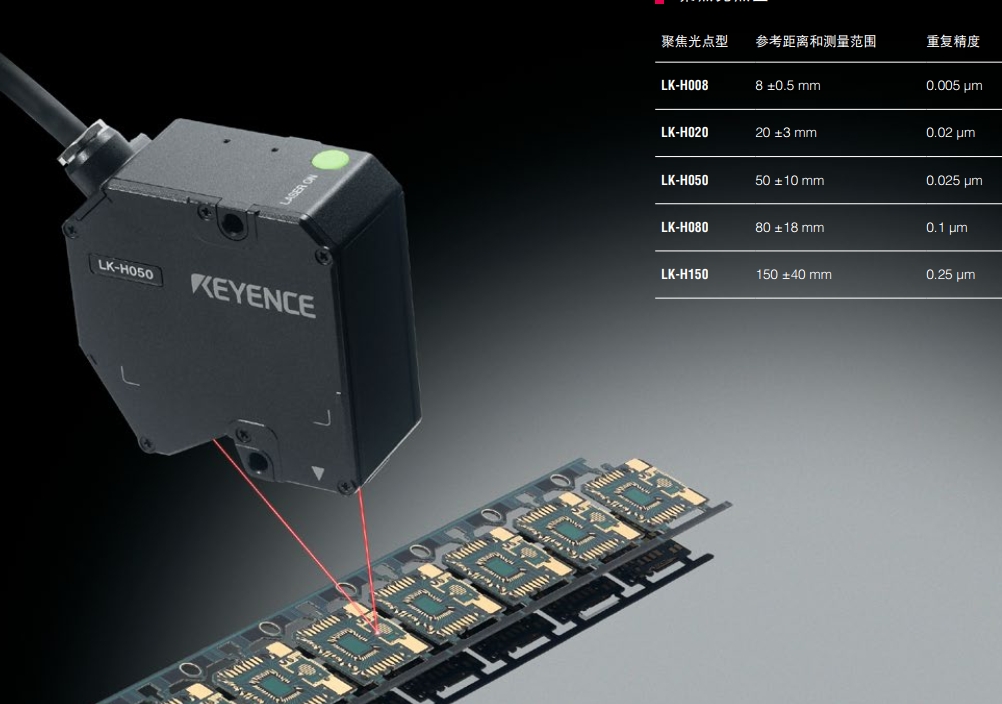

在精细物体或轮廓测量中，LK-G5000系列的聚焦光点感测头凭借其超小的光点直径（如ø25 µm）和高精度测量能力，成为理想的选择。例如，在测量IC阵脚高度时，传感器能够提供超高精度的测量结果，确保产品质量的稳定性。
四、测量步骤与方法
1. 测量准备
在进行测量之前，首先需要根据测量需求选择合适的感测头和控制器。然后，将感测头安装在测量位置，并连接至控制器。接着，通过控制器设置测量参数，如测量范围、取样频率等。
2. 开始测量
测量开始时，控制器会发射一束激光到目标物表面。激光经目标物反射后被RS-CMOS接收，并转换为电信号进行处理。控制器根据接收到的电信号计算目标物的位移量，并将结果显示在屏幕上或输出到其他设备。
3. 数据处理与分析

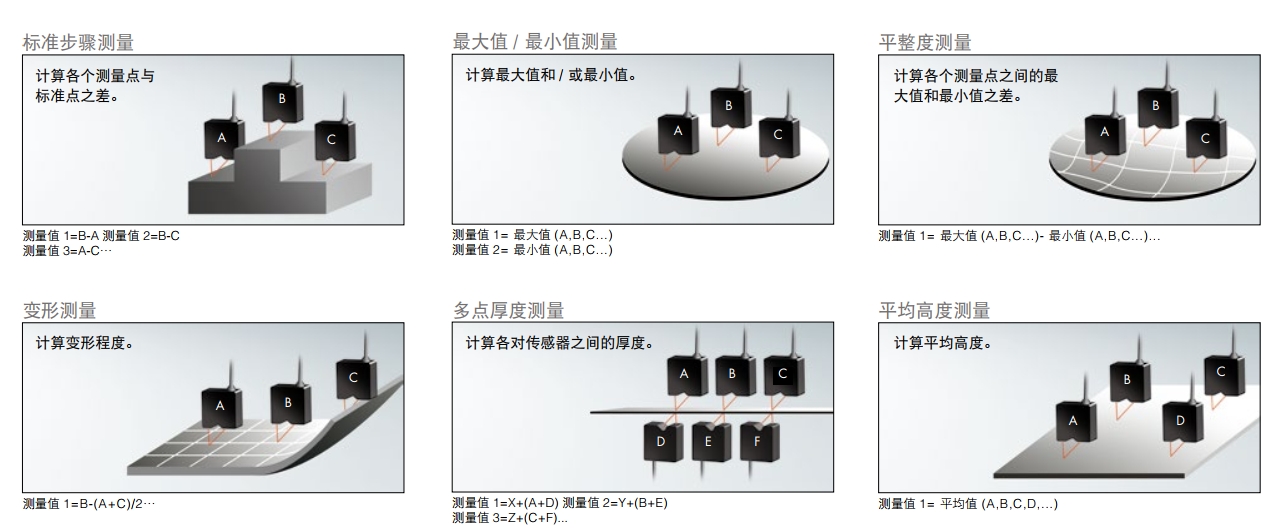

测量完成后，用户可以通过控制器内置的多种计算功能对测量数据进行处理和分析。例如，可以计算各个测量点之间的最大值和最小值之差、平均高度、厚度等参数。此外，用户还可以通过PC软件对测量数据进行进一步的分析和处理，以满足不同的应用需求。
五、关键技术与性能参数对比
为了更直观地展示LK-G5000系列传感器的卓越性能，我们将其与基恩士公司的LK-G3000系列传感器进行对比。具体对比如下：
| 技术指标 | LK-G5000系列 | LK-G3000系列 |
|---|
| 重复精度 | ±0.02% | 较低 |
| 测量速度 | 392 kHz | 较低 |
| 测量范围 | 宽泛 | 较窄 |
| 光学系统 | HDE物镜+Delta Cut | 常规光学系统 |
| RS-CMOS技术 | 高分辨率高速CMOS | 常规CMOS |
| ABLE II技术 | 支持 | 不支持 |
| 宽光点/聚焦光点 | 支持 | 不支持或支持有限 |
| 镜面反射型感测头 | 支持 | 不支持或支持有限 |
通过上述对比可以看出，LK-G5000系列传感器在重复精度、测量速度、测量范围以及光学系统等方面均优于LK-G3000系列传感器，能够满足更高要求的测量需求。
六、结论
LK-G5000系列超高速/高精度CMOS激光位移传感器以其卓越的性能和多样化的功能，成为解决各种复杂测量需求的有力工具。通过采用HDE物镜、Delta Cut技术、RS-CMOS技术以及ABLE II动态平衡激光控制引擎等关键技术，该系列传感器实现了超高的重复精度、超快的速度以及广泛的测量范围。同时，其宽光点与聚焦光点技术使得传感器能够适应不同测量需求，提供稳定的测量性能。在未来的工业生产和科学研究中，LK-G5000系列传感器将发挥越来越重要的作用，为相关领域的发展提供有力支持。
