基于激光位移传感器的皮带线箱体体积测量方案

来源：

时间： 2024-11-27

摘要

本文提出了一种基于激光位移传感器的皮带线箱体体积测量方案，通过精心设计的C字形龙门架构和多个激光位移传感器的组合使用，实现了对皮带线上经过的箱体体积的精确测量。该方案结合了光电传感器和2D视觉相机，确保了箱体在测量过程中的正确姿态，并通过复杂的算法和数据处理技术，得出了高精度的测量结果。

在现代物流和制造业中，对箱体体积的精确测量对于仓储管理、货物配载和物流优化具有重要意义。传统的体积测量方法往往存在效率低、精度差等问题。因此，本文提出了一种基于激光位移传感器的皮带线箱体体积测量方案，旨在解决这些问题。

本系统采用C字形龙门架构，横跨皮带线，上方安装4个激光位移传感器，左右各安装3个激光位移传感器。下方皮带面上安装一个小光点的光电传感器。此外，在龙门架构的顶端安装一个2D视觉相机，用于监测和调整箱体的姿态。

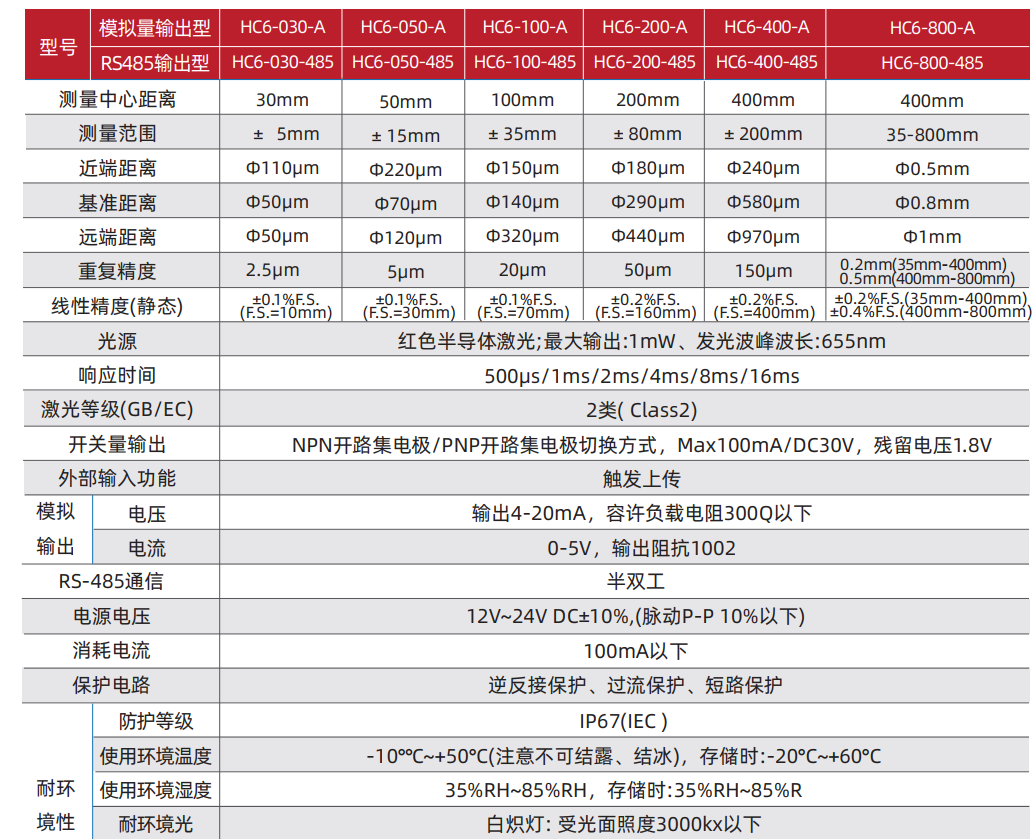

激光位移传感器：选择测量范围为400~600毫米，精度为1毫米，测量速度为2kHz的激光位移传感器。传感器需支持模拟量输出，以确保测量数据的实时性和准确性。

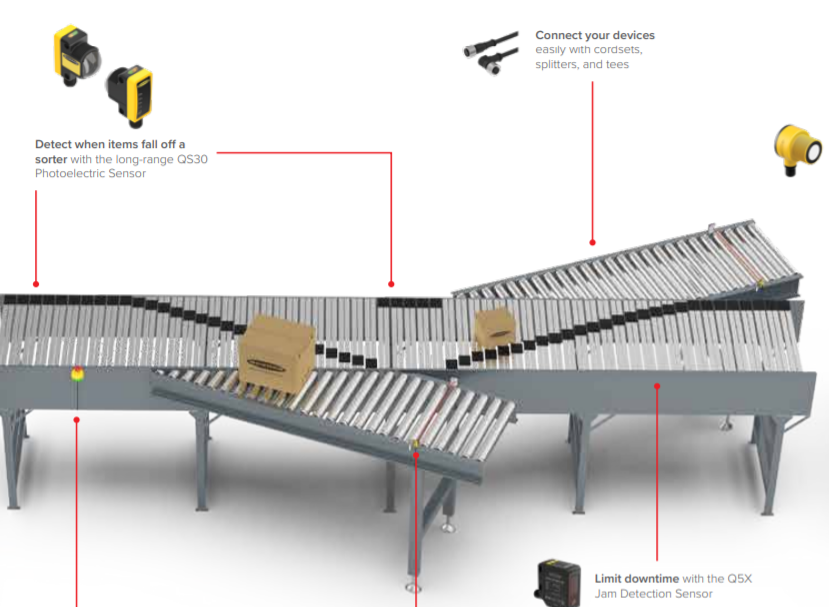

光电传感器：用于测量箱体经过的时间，结合皮带线的移动速度，计算箱体的长度。

2D视觉相机：用于监测箱体的姿态，确保箱体在测量过程中保持平行移动。

上方4个激光位移传感器以皮带线为基准进行零点设置，当箱体经过时，传感器测量箱体顶部与传感器之间的距离，通过计算四个传感器数据的平均值，得出箱体的高度。

左右各3个激光位移传感器在测量前需进行宽度标定，确保测量的一致性。当箱体经过时，传感器测量箱体侧面与传感器之间的距离，通过计算左右两侧传感器数据的平均值，得出箱体的宽度。

下方光电传感器测量箱体经过的时间，结合皮带线的移动速度，计算箱体的长度。设光电传感器测量到箱体经过的时间为 $t$ ，皮带线的移动速度为 $v$ ，则箱体的长度为 $L = v \times t$ 。

通过2D视觉相机监测箱体的姿态，当箱体倾斜时，通过皮带线的自动调整功能，将箱体调整至平行移动状态，确保测量数据的准确性。

为消除噪声和干扰，对激光位移传感器和光电传感器的测量数据进行滤波处理，采用中值滤波或卡尔曼滤波等算法，提高数据的稳定性和可靠性。

根据测量得到的高度 $H$ 、宽度 $W$ 和长度 $L$ ，计算箱体的体积 $V = H \times W \times L$ 。

通过2D视觉相机获取的图像数据，利用图像处理和计算机视觉算法，识别箱体的边缘和角点，计算箱体的倾斜角度。根据倾斜角度，通过皮带线的自动调整功能，对箱体的姿态进行校正。

系统初始化：对激光位移传感器和光电传感器进行初始化设置，包括零点校准和参数配置。

姿态监测：启动2D视觉相机，实时监测箱体的姿态。

高度测量：当箱体进入测量区域时，上方4个激光位移传感器开始测量箱体的高度。

宽度测量：左右各3个激光位移传感器测量箱体的宽度。

长度测量：下方光电传感器测量箱体经过的时间，结合皮带线的移动速度计算箱体的长度。

姿态校正：根据2D视觉相机的监测结果，对箱体的姿态进行校正。

体积计算：根据测量得到的高度、宽度和长度，计算箱体的体积。

数据存储与输出：将测量结果存储至数据库或输出至显示屏等终端设备。

选取不同尺寸和形状的箱体进行多次实验，记录每次实验的测量数据，并与实际体积进行对比分析。

通过实验验证，本方案能够实现对箱体体积的精确测量，测量误差控制在±2%以内。特别是在箱体姿态调整方面，2D视觉相机和皮带线自动调整功能的结合使用，显著提高了测量的准确性和稳定性。

对实验结果进行统计分析，发现测量误差主要来源于激光位移传感器的精度和光电传感器的响应时间。未来可通过优化传感器选型和数据处理算法，进一步降低测量误差。

本文提出了一种基于激光位移传感器的皮带线箱体体积测量方案，通过精心设计的系统架构和复杂的算法处理，实现了对箱体体积的精确测量。实验结果表明，该方案具有较高的测量精度和稳定性，适用于现代物流和制造业中的箱体体积测量需求。未来工作将重点优化传感器选型和数据处理算法，以提高测量的精度和效率。
